Absaugtische AT-Serie

Die Absaugtische der Serie AT sind für Schleifarbeiten, Polierarbeiten, Entgratarbeiten, Lötarbeiten und Klebearbeiten konzipiert und lassen sich auch für ähnliche Anwendungen einsetzen. Der Tisch wird fertig montiert geliefert und muss nur noch an die Rohrführung für Filteranlagen oder Ventilatoren angeschlossen werden.

Die gleichmäßige und unmittelbare Absaugung erfolgt durch die Tischauflage nach unten. Für den Abluftbetrieb kann der Tisch an einen Ventilator angeschlossen werden. In Verbindung mit einer stationären oder mobilen Absauganlage wird die staubhaltige Luft gefiltert und kann in den Arbeitsraum zurückgeführt werden.

Je nach Einsatz wird die AT-Serie auch als Schleiftisch mit Absaugung, Klebetisch, Lötplatz oder Arbeitstisch mit Unterflurabsaugung bezeichnet - das Funktionsprinzip (Unterflur-Absaugung über die gesamte Arbeitsfläche) bleibt in allen Fällen identisch.

Anwendungsbereiche

Metallverarbeitung
Maschinenbau
Werkstätten in Industrie und Handwerk
Ausbildungszentren und Schulen

AT-2009 im Überblick - Rundumansicht des größten Modells der Serie.

Ihre Vorteile auf einen Blick

-

Rückwand und beide Seitenwände im Lieferumfang enthalten und schnell abnehmbar - für Werkstücke mit Übergröße.

-

Flexibel anpassbare Absaugleistung durch mehrere integrierte Schieber für die jeweilige Absaugzone.

-

Variabler Anschluss rechts oder links - standardmäßig über Wickelfalzrohr, Absaugschlauch oder Flansch DIN 24154 Reihe 5.

-

Vollständig herausnehmbare Staubschubladen für das einfache Entfernen von grobem Schmutz.

-

Unebenheiten im Boden über die Maschinenstellfüße ausgleichbar.

-

Je nach Anwendungsfall passende Gitterroste aus Kunststoff, verzinktem Stahl oder Stahl - montagefrei entnehmbar.

Drei Baugrößen

Die AT-Serie ist in drei Baugrößen mit identischer Arbeitshöhe von 850 mm erhältlich. Industriegerechte Stahlblechausführung, lackiert in RAL 5011 (stahlblau).

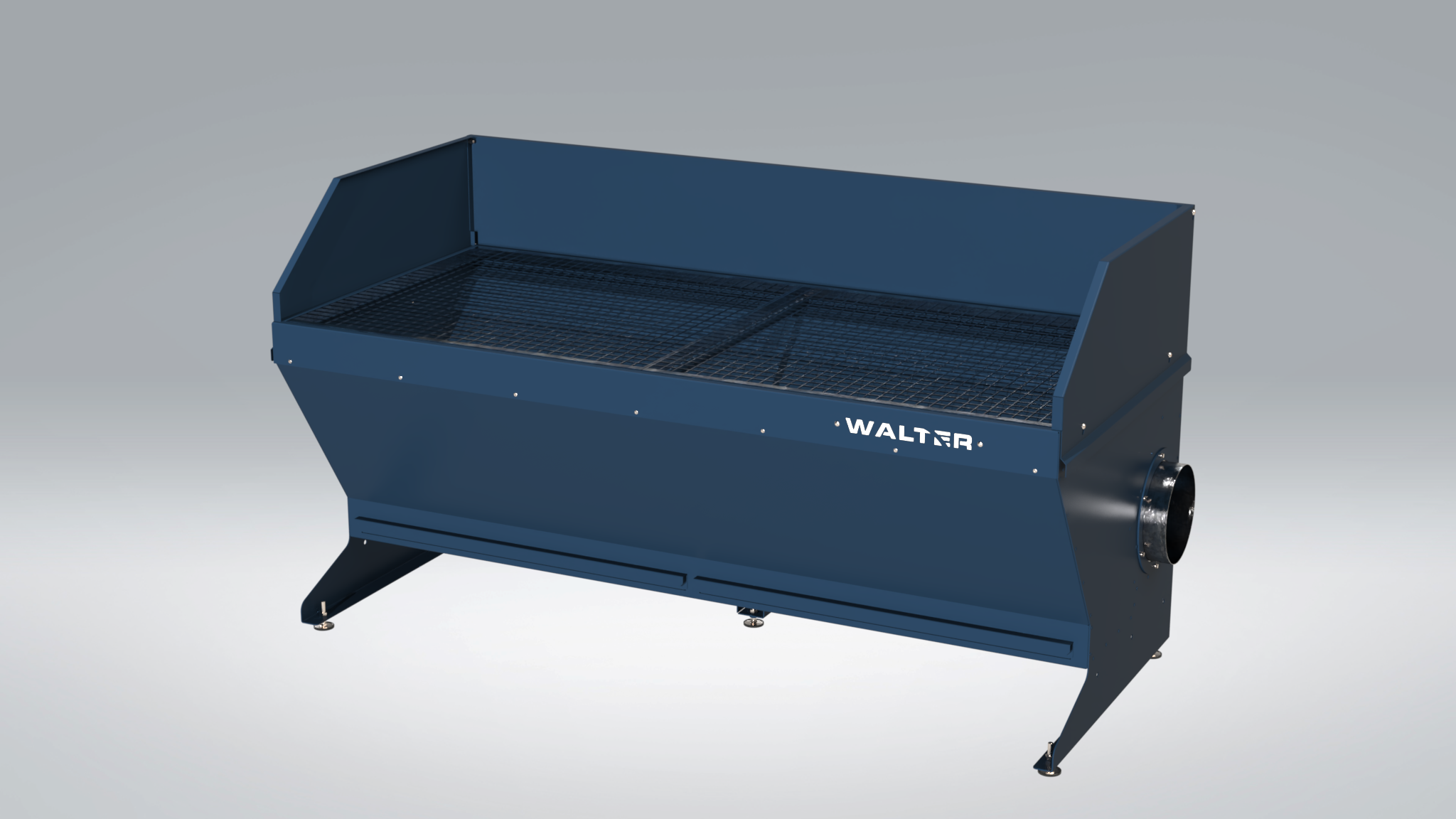

AT-2009

Die große Variante mit 2.000 mm Arbeitsbreite.

Arbeitsfläche: 2.000 x 900 mm
Absaugzonen: 3
Empfohlener Volumenstrom: 3.300 m³/h
Anschluss-Ø: Ø 250 mm
Gewicht: ca. 200 kg

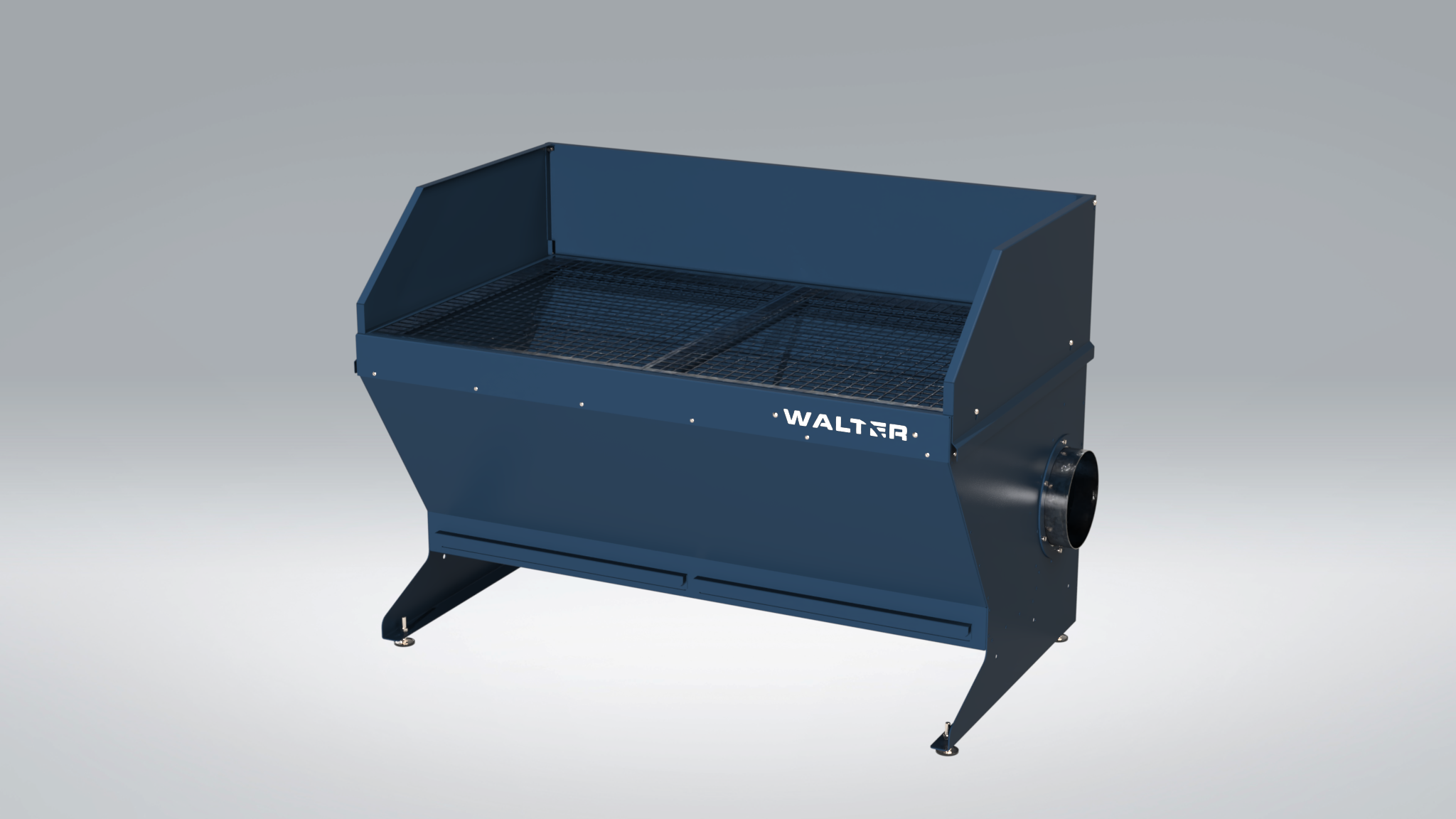

AT-1509

Die mittlere Variante mit 1.500 mm Arbeitsbreite.

Arbeitsfläche: 1.500 x 900 mm
Absaugzonen: 3
Empfohlener Volumenstrom: 2.500 m³/h
Anschluss-Ø: Ø 224 mm
Gewicht: ca. 170 kg

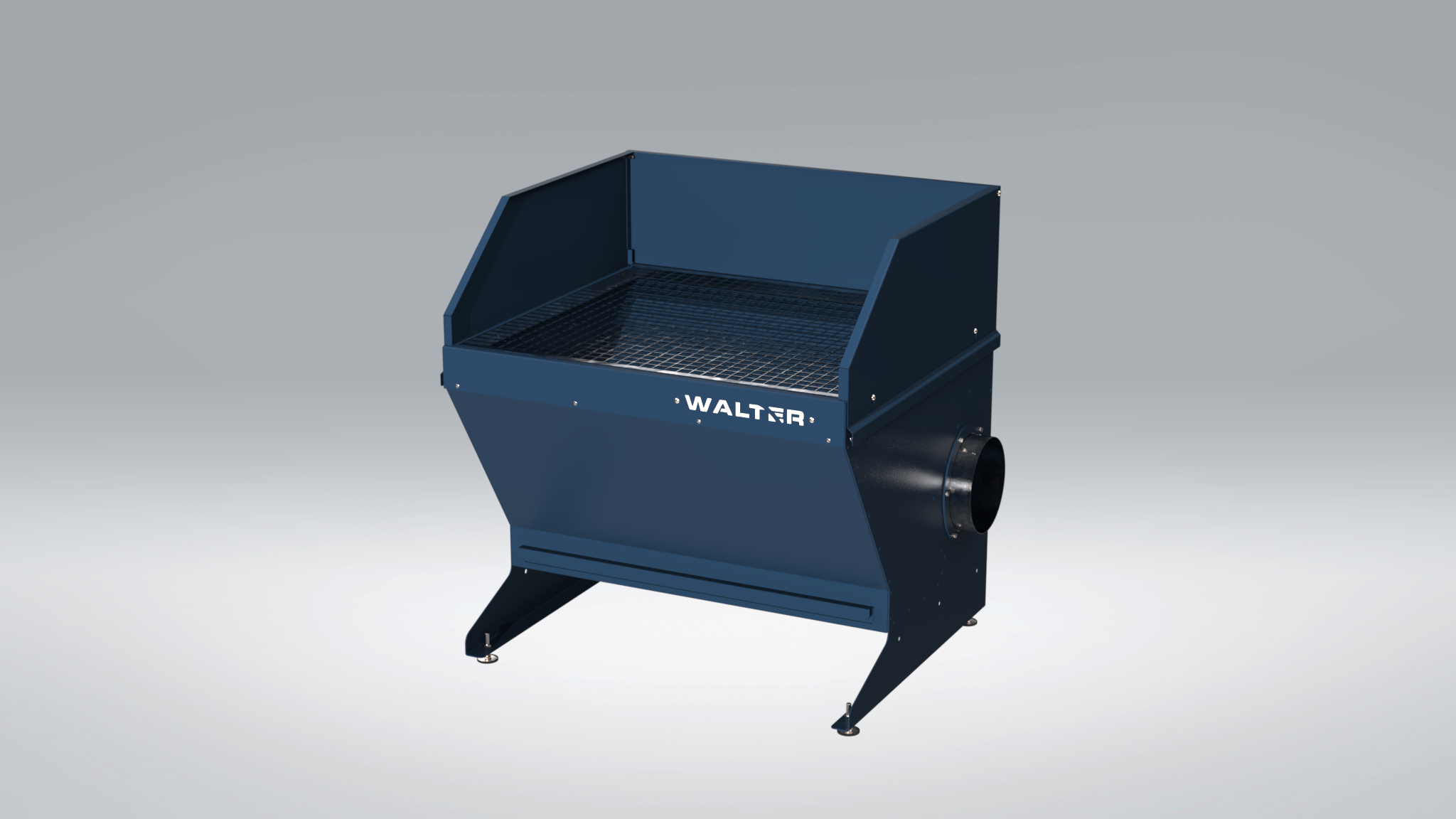

AT-1009

Die kompakte Variante mit 1.000 mm Arbeitsbreite.

Arbeitsfläche: 1.000 x 900 mm
Absaugzonen: 2
Empfohlener Volumenstrom: 1.700 m³/h
Anschluss-Ø: Ø 180 mm
Gewicht: ca. 130 kg

Technische Daten

Typ	AT-2009	AT-1509	AT-1009
Arbeitsfläche Breite	2.000 mm	1.500 mm	1.000 mm
Arbeitsfläche Tiefe	900 mm	900 mm	900 mm
Arbeitsfläche (m²)	1,80 m²	1,35 m²	0,90 m²
Absaugzonen	3	3	2
Gewicht	ca. 200 kg	ca. 170 kg	ca. 130 kg
Empf. Volumenstrom	3.300 m³/h	2.500 m³/h	1.700 m³/h
Anschluss-Ø	250 mm	224 mm	180 mm

Arbeitshöhe: 850 mm. Statische Arbeitsflächenbelastung: 200 kg/m² (Stahlrost). Abbildungen ähnlich. Änderungen vorbehalten.

Funktionsprinzip

Die staubhaltige Luft wird durch die Tischauflage nach unten abgesaugt. Die Absaugleistung lässt sich über die integrierten Schieber auf die gerade benötigte Absaugzone konzentrieren.

Für den Abluftbetrieb ohne Filtration wird der Tisch an einen Ventilator angeschlossen. In Verbindung mit einer stationären oder mobilen Absauganlage wird die staubhaltige Luft gefiltert und kann in den Arbeitsraum zurückgeführt werden.

Zur Auflage des Werkstücks dienen Gitterroste, die je nach Anwendung in Kunststoff, verzinktem Stahl oder Stahl erhältlich sind. Grobschmutz sammelt sich in den herausnehmbaren Staubschubladen an der Vorderseite und kann einfach entleert werden.

Anschluss und Integration

Der Absauganschluss ist wahlweise auf der rechten oder linken Seite des Tisches ausführbar. Standardmäßig stehen drei Anschlussvarianten zur Verfügung: Wickelfalzrohr DIN EN 1506, flexibler Absaugschlauch oder Flansch nach DIN 24154 Reihe 5. Der Durchmesser richtet sich nach der Baugröße - 180 mm beim AT-1009, 224 mm beim AT-1509 und 250 mm beim AT-2009.

Auf der Reingasseite lässt sich die AT-Serie mit verschiedenen Absauganlagen kombinieren. Für den reinen Abluftbetrieb genügt ein passend dimensionierter Ventilator. Sollen gefilterte Luft zurückgeführt oder Emissionsgrenzwerte eingehalten werden, empfiehlt sich ein Patronenfilter (MPS-Serie) oder bei großen Staubmengen ein Schlauchfilter. Die Luftleistungsangaben im Datenblatt sind Richtwerte - wir legen das Absaugsystem auf Ihren konkreten Prozess aus.

Der Tisch wird fertig montiert und lackiert (RAL 5011 stahlblau) geliefert. Vor Ort müssen lediglich die Rohrleitung angeschlossen und die Gitterroste eingelegt werden - eine Montage durch unser Team ist optional verfügbar.

Einsatzbereiche im Detail

Metallverarbeitung

Beim Schleifen, Entgraten und Polieren von Stahl, Edelstahl und Aluminium entstehen feine Metallstäube, die ohne Absaugung die Atemluft belasten und sich auf Maschinen und Werkstücken ablagern. Bei Edelstahlbearbeitung ist zusätzlich Chrom(VI)-haltiger Staub zu berücksichtigen. Die Erfassung direkt an der Quelle über die Tischauflage hält die Stäube aus dem Atembereich fern.

Maschinenbau und Anlagenbau

Nach dem Fräsen, Bohren oder Sägen fallen typischerweise Reinigungs-, Entgrat- und Montagearbeiten an. Die AT-Serie eignet sich als zentraler Arbeitsplatz für diese Nachbearbeitung und für Lötarbeiten an Baugruppen. Der variable Anschluss rechts oder links erleichtert die Integration in bestehende Fertigungslinien.

Werkstätten in Industrie und Handwerk

In kleinen und mittleren Betrieben deckt ein Absaugtisch mehrere Arbeitsschritte ab: Schleifen, Löten, Kleben und gelegentlich leichte Heftschweißarbeiten. Die abnehmbare Rückwand und die Seitenwände schaffen Platz für Werkstücke mit Übergröße, ohne dass ein zweiter Arbeitsplatz benötigt wird.

Ausbildungszentren und Schulen

In überbetrieblichen Ausbildungsstätten und Berufsschulen müssen mehrere Auszubildende parallel sicher arbeiten können. Die definierte Absaugzone am Tisch schützt Lernende während der Grundausbildung in Metallbau, Feinwerktechnik und Schweißtechnik - besonders wichtig, weil jugendliche Mitarbeiter besonderen Arbeitsschutz genießen.

Sicherheit und Arbeitsschutz

Schleif- und Schweißrauch ist kein kosmetisches Problem, sondern ein Gesundheitsrisiko. Die IARC stuft Schweißrauch seit 2017 als krebserregend für den Menschen ein (Gruppe 1). Chrom(VI)-Verbindungen bei der Edelstahlbearbeitung und Nickel im Schweißrauch zählen zu den besonders regulierten Gefahrstoffen nach TRGS 528 und TRGS 905.

Der effektivste Schutz ist die Erfassung direkt an der Entstehungsstelle - genau das leistet die Unterflur-Absaugung der AT-Serie. Durch die gezielte Schieberstellung wird die Absaugleistung auf die gerade aktive Zone konzentriert. Arbeitsplatzgrenzwerte nach TRGS 900 lassen sich so zuverlässig unterschreiten.

Ob die gefilterte Luft in den Arbeitsraum zurückgeführt werden darf (Umluft) oder ins Freie geleitet werden muss (Abluft), hängt vom Staubanteil, der Staubart und dem nachgeschalteten Filter ab. Für krebserzeugende Stäube gilt generell ein Rückführungsverbot, sofern keine behördliche Ausnahmegenehmigung vorliegt. Wir beraten bei der Auslegung und dokumentieren die eingesetzten Filterkombinationen nachvollziehbar.

Optionales Zubehör

Gitterroste (Kunststoff, verzinkter Stahl, Stahl)
Funkenschutz SparkBox

Passende Absauganlage

Patronenfilter MPS

Modulare Schweißrauch- und Staubfilter-Baureihe, die sich direkt an die Absaugtische der AT-Serie anschließen lässt. Selbstabreinigend durch Druckluft-Jet-Pulse, mit integrierter Schallschutzhaube.

Zum MPS Patronenfilter →

Häufige Fragen

Ist der Absaugtisch dasselbe wie ein Schleiftisch oder Klebetisch?

Ja, die AT-Serie wird je nach Einsatz auch als Schleiftisch mit Absaugung, Klebetisch oder Lötplatz bezeichnet - die Funktion (Unterflurabsaugung über die gesamte Arbeitsfläche) ist in allen Fällen identisch. Für klassische Schweißarbeiten mit Lochplatten-Auflage führen wir ein separates Schweißtisch-Programm im WALTER-Shop.

Absaugtisch oder Absaugarm - was ist sinnvoller?

Absaugarme sind flexibel, erfassen aber nur eine kleine Zone direkt unter der Haube und müssen nach jedem Arbeitsgang neu positioniert werden. Ein Absaugtisch erfasst die gesamte Arbeitsfläche über die Tischauflage von unten - ideal, wenn regelmäßig an wechselnden Positionen gearbeitet wird oder größere Werkstücke bearbeitet werden. Für einzelne Schweißnähte an sehr großen Bauteilen bleibt der Absaugarm die bessere Wahl.

Welche Absauganlage passt zum AT-2009?

Der AT-2009 benötigt eine Absauganlage mit mindestens 3.300 m³/h bei einem Anschlussdurchmesser von 250 mm. Für Metallstäube und Schweißrauch empfehlen wir einen Patronenfilter der MPS-Serie, für sehr große Staubmengen einen Schlauchfilter. Im reinen Abluftbetrieb reicht ein entsprechend ausgelegter Radialventilator.

Darf die gereinigte Luft in die Werkhalle zurückgeführt werden?

Das hängt von der Staubart und der Reinluft-Qualität ab. Für unbedenkliche Stäube mit geeigneter Filtration ist Umluftbetrieb zulässig und energetisch sinnvoll. Bei krebserzeugenden Stäuben - etwa Chrom(VI) bei Edelstahl-Schweißrauch oder Nickel-Verbindungen - gilt nach TRGS 560 in der Regel ein Rückführungsverbot. Wir klären diese Frage im Rahmen der Auslegung.

Welcher Gitterrost eignet sich für welche Anwendung?

Verzinkte Stahlgitterroste sind der Standard für Schleif- und Lötarbeiten. Für Schweißarbeiten mit Funkenschlag empfehlen wir Roste aus unverzinktem Stahl, da Zink beim Erhitzen gesundheitsschädliche Dämpfe freisetzt. Kunststoffroste eignen sich für Klebearbeiten und die Bearbeitung empfindlicher Oberflächen.

Kann der Absaugtisch für WIG- oder MAG-Schweißen verwendet werden?

Ja, die AT-Serie ist für gelegentliche Schweißarbeiten geeignet - insbesondere Heft- und Reparaturschweißungen. Für intensive, durchgehende Schweißarbeiten empfehlen wir zusätzlich einen Funkenschutz (SparkBox) vor dem Filter und den Einsatz unverzinkter Stahlroste. Bei überwiegendem Schweißbetrieb ist unser spezialisierter Lochtisch meist die wirtschaftlichere Lösung.
