Lagerreparatur · Radialventilatoren
Lagerschäden an Radialventilatoren beheben
Wir reparieren Lagerschäden an Radialventilatoren bis zu einer Ventilatorgröße von 60.000 m³/h - Flanschdoppellager, Stehlager und Blocklager. Arbeiten führen wir in unserer Produktionsstätte in Karlsruhe oder direkt bei Ihnen vor Ort durch.

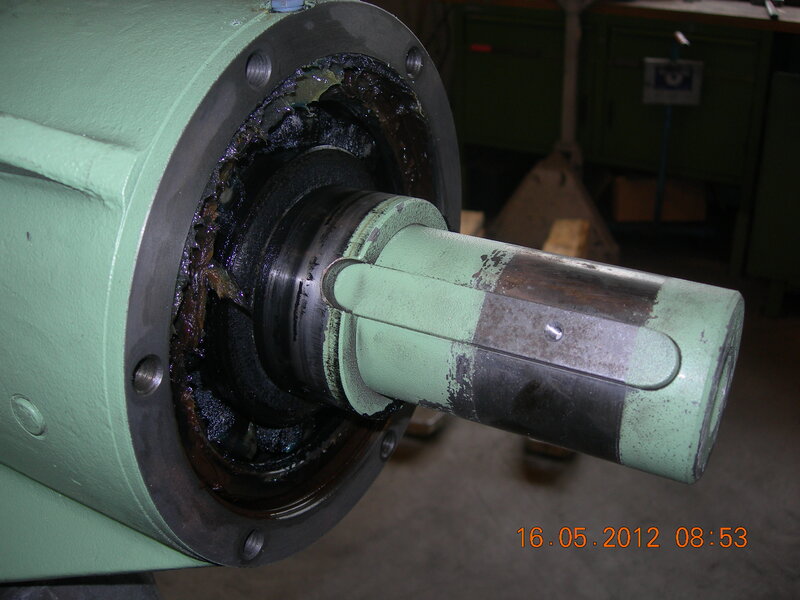

Lagerschaden am Ventilator - defektes Flanschlager

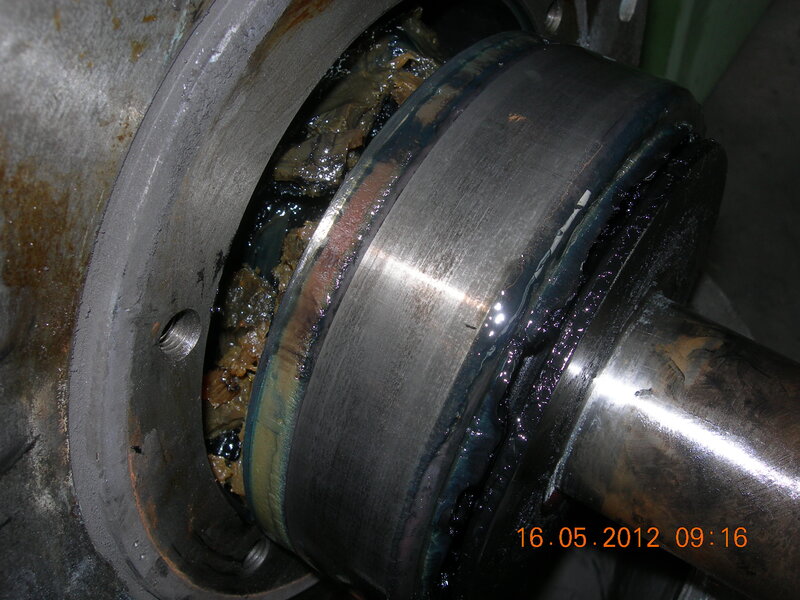

Verschlissenes Wälzlager auf der Ventilatorwelle

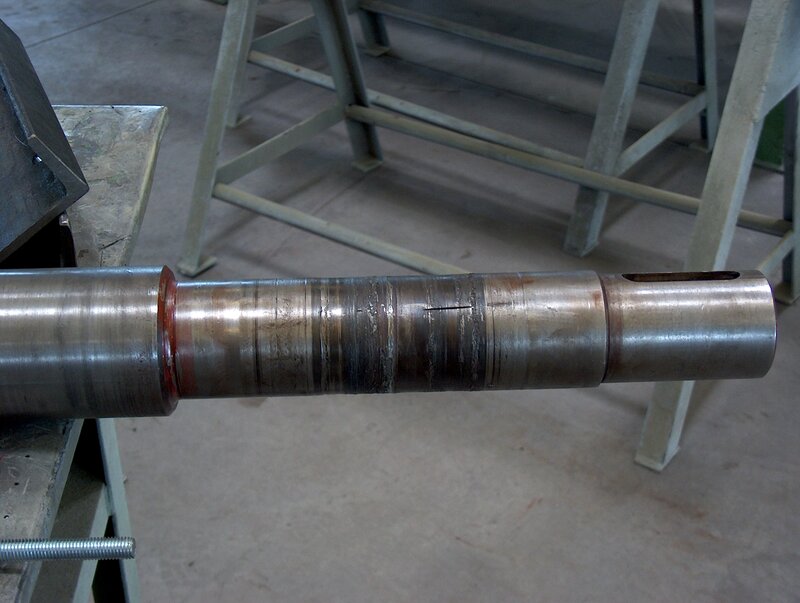

Ausgebaute Ventilatorwelle - Lagersitze mit Verschleißspuren
Welche Lager wir reparieren
Flanschdoppellager, Stehlager und Blocklager
An Radialventilatoren kommen je nach Bauform, Einbausituation und Belastung unterschiedliche Lagertypen zum Einsatz. Wir reparieren die drei gängigen Ausführungen - unabhängig davon, ob der Ventilator von uns oder einem anderen Hersteller stammt.
Flanschdoppellager
Zweireihige Wälzlager mit angeflanschtem Gehäuse. Sie werden direkt an Lagerbock oder Ventilatorgehäuse verschraubt und nehmen radiale und axiale Kräfte auf. Typischer Einsatz bei mittelgroßen und großen Radialventilatoren mit durchgehender Welle.
Stehlager
Gehäuselager mit Fuß, das über Schrauben auf einer horizontalen Fläche montiert wird. In Radialventilatoren kommen überwiegend Pendelkugel- oder Pendelrollenlager zum Einsatz, die kleine Fluchtungsfehler der Welle ausgleichen und hohe radiale Lasten tragen.
Blocklager
Kompakte Bauform mit geschlossenem Gehäuseblock. Blocklager lassen sich platzsparend einbauen und werden häufig dort verwendet, wo Flansch- oder Stehlager aus Platzgründen nicht passen - zum Beispiel in beengten Einbauverhältnissen an kleineren bis mittleren Radialventilatoren.
Kapazitätsgrenze
Bis Ventilatorgröße 60.000 m³/h
Wir bearbeiten Radialventilatoren bis zu einer Fördermenge von 60.000 m³/h. Darunter fallen praktisch alle Ventilator-Baugrößen in Absaug- und Filteranlagen im industriellen Standardbereich. Ob der Ventilator bei uns in der Produktionsstätte oder bei Ihnen vor Ort repariert wird, stimmen wir mit Ihnen nach Anlieferbarkeit und Stillstandsfenster ab.
Typische Ursachen für Lagerschäden
Lagerschäden an Radialventilatoren kündigen sich in der Regel durch Laufgeräusche, erhöhte Lagertemperaturen und zunehmende Vibrationen an. Wird nicht rechtzeitig reagiert, folgen Lagerfresser, Welle- oder Gehäuseschäden und der ungeplante Stillstand der Anlage.
- Unwucht am Laufrad durch Ablagerungen, Verschleiß oder Beschädigung
- Fluchtungs- und Ausrichtungsfehler zwischen Motor und Ventilatorwelle
- Mangelhafte oder verbrauchte Schmierung der Wälzlager
- Eindringen von Staub, Feuchtigkeit oder aggressiven Medien ins Lagergehäuse
- Überschreitung der zulässigen Betriebstemperatur oder -drehzahl
- Alterung und normaler Verschleiß nach langer Betriebsdauer
Ablauf der Lagerreparatur
Von der Schadensaufnahme bis zur Funktionsprüfung
Die Reparatur folgt einem festen Ablauf, damit der Ventilator nach dem Wiedereinbau zuverlässig und schwingungsarm läuft.
-
1
Schadensaufnahme
Begutachtung des Ventilators im Betrieb oder im ausgebauten Zustand. Wir beurteilen den Zustand der Lager, der Welle und des Laufrads und klären, ob eine Reparatur wirtschaftlich ist oder ob einzelne Bauteile ersetzt werden müssen.
-
2
Demontage und Tausch
Ausbau des schadhaften Lagers, Reinigung der Lagersitze und Prüfung von Welle und Gehäuse. Wir setzen neue Wälzlager in der passenden Ausführung ein - Flanschdoppellager, Stehlager oder Blocklager, je nach Originalbauform.
-
3
Ausrichtung und Wuchten
Nach dem Lagertausch wird die Welle ausgerichtet und das Laufrad - falls erforderlich - auf unserer Wuchtmaschine nachgewuchtet. Ohne Wuchten verkürzt sich die Lebensdauer des neuen Lagers erheblich.
-
4
Funktionsprüfung und Inbetriebnahme
Probelauf mit Überprüfung von Laufruhe, Lagertemperatur und Vibrationen. Anschließend Wiedereinbau und Inbetriebnahme.
Lagerschaden und Unwucht hängen zusammen
Unwucht am Laufrad ist eine der häufigsten Ursachen für wiederkehrende Lagerschäden. Wer nur das Lager tauscht, ohne die Unwucht zu beseitigen, beschleunigt den nächsten Schaden. Beim Lagertausch wuchten wir das Laufrad deshalb bei Bedarf direkt mit.
Laufräder wuchten - zum ServiceStandort und Service-Region
Die Reparatur erfolgt entweder in unserer Produktionsstätte im Karlsruher Rheinhafen oder direkt bei Ihnen vor Ort - je nachdem, ob der Ventilator demontierbar ist und wie eng das Stillstandsfenster geplant werden muss.
Kunden aus Karlsruhe, Baden-Baden, Bretten, Bruchsal, Bühl, Ettlingen, Gaggenau, Gernsbach, Pforzheim, Rastatt und dem gesamten Mittleren Oberrhein nutzen unseren Lagerreparatur-Service regelmäßig - vom kleinen Absauganlagen-Ventilator bis zum großen Prozessventilator bis 60.000 m³/h.
