Radialventilator-Laufräder wuchten
Wir reinigen und wuchten Ihre Ventilator-Laufräder von 300 bis 1.400 mm Durchmesser in unserer Produktionsstätte in Karlsruhe - damit Ihre Absaug- und Filteranlagen schwingungsarm und zuverlässig laufen.

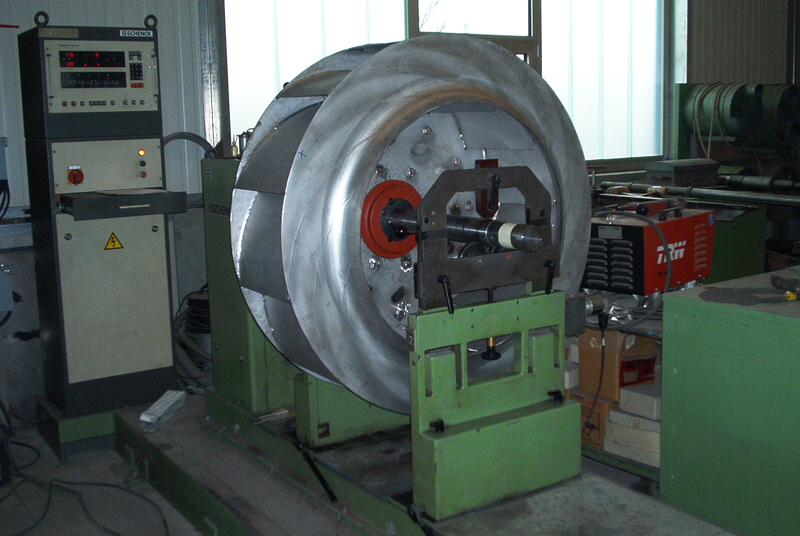

Laufrad auf der Wuchtmaschine -
Auswuchten nach DIN ISO 1940

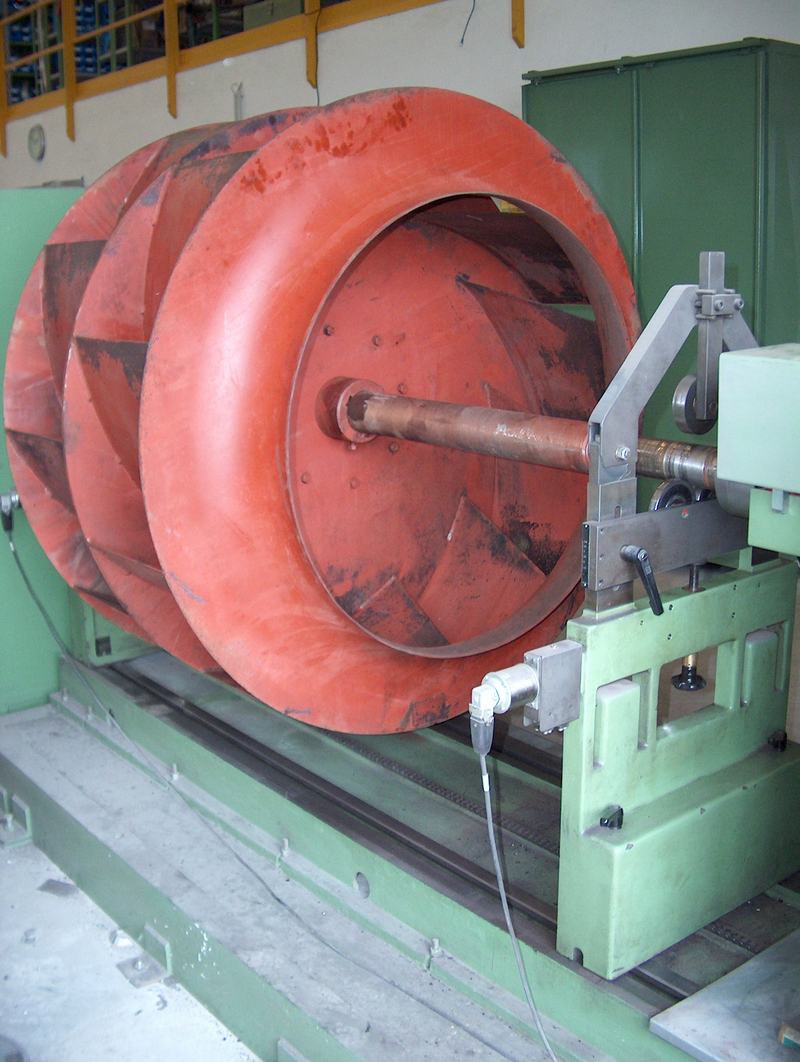

Eingespanntes Laufrad -
bereit zum Auswuchten

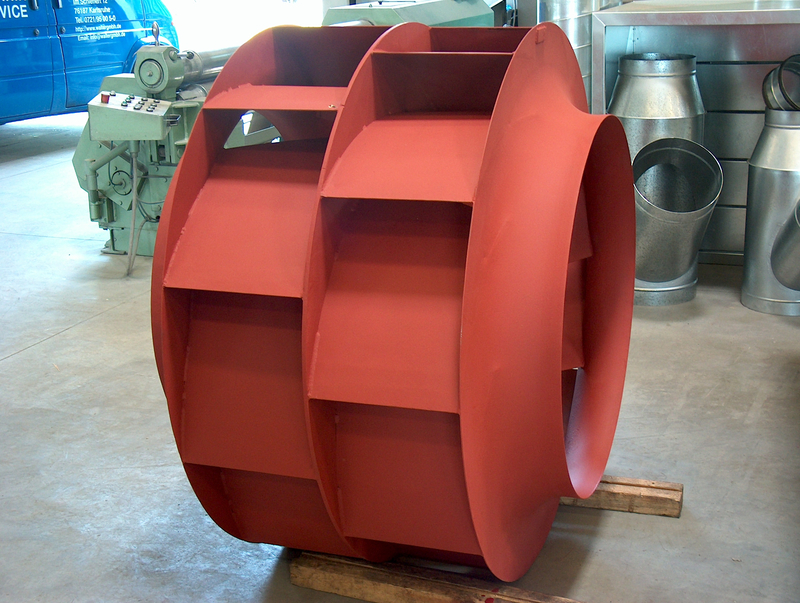

Fertig gewuchtetes Laufrad -
bereit für den Wiedereinbau
Warum Wuchten notwendig ist
Unwucht erkennen und beseitigen
Im Betrieb lagern sich Partikel, Staub und Prozessrückstände an den Schaufeln der Laufräder ab. Die Ablagerungen verteilen sich ungleichmäßig und verschieben den Schwerpunkt des Laufrads. Bereits geringe Unwuchten erzeugen bei hohen Drehzahlen spürbare Schwingungen, die sich auf Lager, Welle, Gehäuse und die gesamte Anlage übertragen.
Regelmäßiges Reinigen und Wuchten stellt die ursprüngliche Laufruhe wieder her und verlängert die Lebensdauer der mechanischen Komponenten erheblich. Je früher eine Unwucht erkannt wird, desto geringer ist der Folgeschaden.
Folgen ungewuchteter Laufräder
Wird eine Unwucht nicht rechtzeitig behoben, steigen die mechanischen Belastungen überproportional an:
- Erhöhte Schwingungen und Vibrationen am Ventilator und an der Verrohrung
- Vorzeitiger Verschleiß und Ausfall der Wälzlager
- Rissbildung an Schweißnähten des Laufrads oder Ventilatorgehäuses
- Resonanzen in der Anlage mit Geräuschentwicklung
- Ungeplante Stillstände und hohe Reparaturkosten
Lagerschaden bereits eingetreten?
Ist der Schaden schon da - Lagergeräusche, erhöhte Temperaturen oder Ausfall - reicht das Wuchten allein nicht. Wir reparieren Flanschdoppellager, Stehlager und Blocklager bis Ventilatorgröße 60.000 m³/h.
Lagerschäden an Radialventilatoren behebenUnser Leistungsumfang
Der Auswucht-Service umfasst die vollständige Reinigung und das messtechnisch kontrollierte Wuchten Ihrer Laufräder:
Reinigung
- Demontage des Laufrads (bei Bedarf)
- Entfernung von Ablagerungen, Staub und Verkrustungen an den Schaufeln
- Sandstrahlen bei starker Verschmutzung
- Sichtprüfung auf Risse, Korrosion und Materialverlust
- Reinigung des Ventilatorgehäuses
Wuchten
- Messung der Unwucht vor und nach dem Wuchten
- Auswuchten nach DIN ISO 1940 für Laufräder von 300 bis 1.400 mm Durchmesser
- Anbringen von Wuchtgewichten oder materialabtragendes Wuchten
- Kontrollmessung und Dokumentation der erreichten Wuchtgüte
- Neugrundierung des Laufrads nach dem Wuchten
So läuft der Wuchtvorgang ab
Vom gereinigten Laufrad zur dokumentierten Wuchtgüte
Nach der Reinigung durchläuft jedes Laufrad einen festen Ablauf auf unserer Wuchtmaschine - bis die Unwucht unterhalb der zulässigen Grenze nach DIN ISO 1940 liegt.
-
1
Unwucht messen
Das Laufrad wird auf der Wuchtmaschine eingespannt und mit Betriebsdrehzahl rotiert. Sensoren erfassen Betrag und Winkel der Unwucht in zwei Ebenen - Voraussetzung für das dynamische Wuchten, das bei Ventilator-Laufrädern Standard ist.
-
2
Ausgleich anbringen
Je nach Laufrad-Konstruktion gleichen wir die Unwucht durch Anschweißen von Ausgleichsgewichten oder durch gezielten Materialabtrag an den Schaufeln aus. Die Wuchtsoftware rechnet Betrag und Position der Korrektur direkt vor.
-
3
Kontrollmessung
Nach jeder Korrektur läuft das Laufrad erneut auf der Wuchtmaschine. Der Zyklus aus Messen und Ausgleichen wird wiederholt, bis die Restunwucht unter der Grenze nach DIN ISO 1940 liegt - in der Regel Wuchtgüte G 6,3 für Standard-Ventilatoren oder G 2,5 für schwingungsempfindliche Anwendungen.
-
4
Dokumentation
Der gesamte Ablauf wird messtechnisch erfasst. Sie erhalten ein Auswuchtprotokoll nach ISO 1940 mit Unwucht-Werten vor und nach dem Wuchten, erreichter Wuchtgüte und angebrachten Ausgleichsmassen.
Oberflächenbehandlung
Sandstrahlen und Neugrundierung für langlebige Laufräder
Bei stark verschmutzten Laufrädern reicht eine mechanische Reinigung nicht aus. Hartnäckige Anbackungen, Flugrost und alte Lackschichten lassen sich nur durch Sandstrahlen vollständig entfernen. Die Oberfläche der Schaufeln wird dabei auf blankes Metall zurückgeführt - Voraussetzung für eine präzise Wuchtmessung und eine belastbare Neubeschichtung.
Das Sandstrahlen legt zusätzlich Haarrisse, Materialausbrüche und Schweißnaht-Defekte frei, die unter Ablagerungen oder alter Farbe verborgen bleiben. Diese Befunde fließen in die Sichtprüfung ein, bevor das Laufrad auf die Wuchtmaschine kommt - und entscheiden im Zweifel darüber, ob ein Laufrad noch gewuchtet oder besser ersetzt werden sollte.
Nach dem Wuchten erhält das blanke Laufrad eine neue Grundierung. Sie schützt die Oberfläche vor Korrosion durch Feuchtigkeit und aggressive Fördermedien und verlängert die Lebensdauer des Laufrads - besonders in Absaug- und Filteranlagen mit wechselnden Betriebsbedingungen.
Ihre Vorteile
- Wiederherstellung der Laufruhe und Reduzierung von Vibrationen
- Verlängerung der Lager- und Laufrad-Lebensdauer
- Vermeidung ungeplanter Stillstände und Folgeschäden
- Senkung der Energiekosten durch optimalen Wirkungsgrad
- Dokumentierte Wuchtgüte nach DIN ISO 1940
- Wuchten in unserer Produktionsstätte in Karlsruhe
Dokumentation
Jeder Wuchtvorgang wird messtechnisch dokumentiert. Sie erhalten ein Auswuchtprotokoll nach ISO 1940 mit allen relevanten Daten - Unwucht vor und nach dem Wuchten, erreichte Wuchtgüte und Ausgleichsmassen.
Auswuchtprotokoll nach ISO 1940 (Muster)

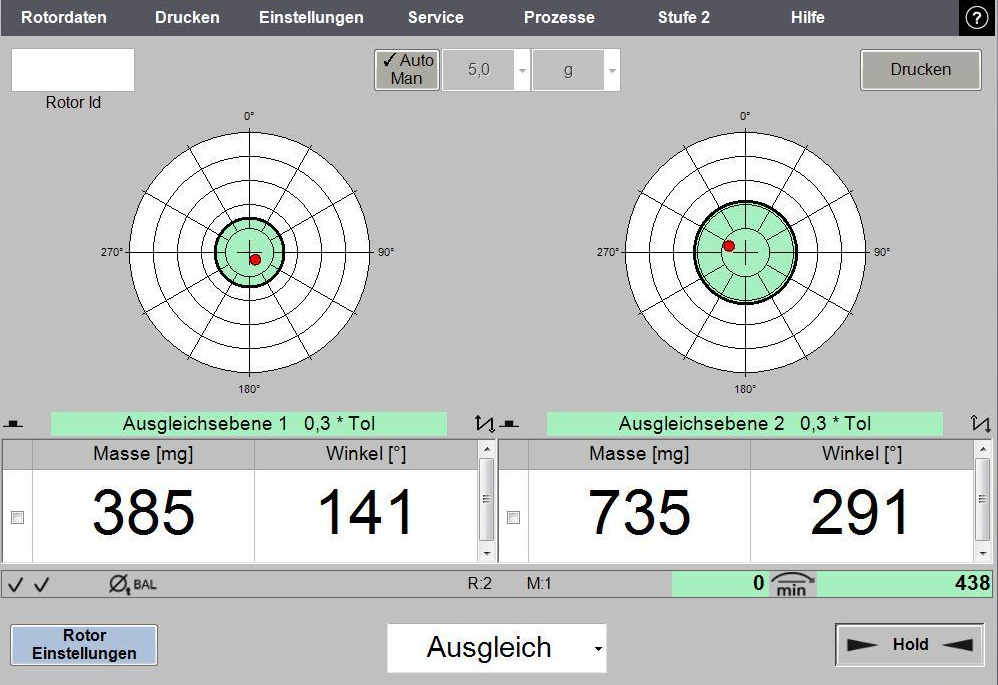

Wucht-Software - Messergebnisse und Ausgleichswerte
Wuchtservice im Karlsruher Rheinhafen
Unsere Wuchtmaschine steht in unserer Produktionsstätte im Karlsruher Rheinhafen. Sie können Ihre Laufräder direkt bei uns anliefern oder wir organisieren die Abholung und Rücklieferung.
Kunden aus Karlsruhe und der Region - Baden-Baden, Bretten, Bruchsal, Bühl, Ettlingen, Gaggenau, Gernsbach, Pforzheim, Rastatt und dem gesamten Mittleren Oberrhein - nutzen unseren Auswucht-Service regelmäßig.
Anlieferadresse
WALTER GmbHIm Schlehert 12
76187 Karlsruhe
(Karlsruher Rheinhafen)
